|
| 브랜드 이름: | CHIYAN |
| 모델 번호: | CHIYAN-H1 |
| MOQ: | 10000 평방 미터 |
| 가격: | 협상 가능 |
| 지불 조건: | , T/T, 서부 연합 |
| 공급 능력: | 연간 생산량 2천만 평방미터 |
스마트폰 디스플레이 유리용 알루미노실리케이트 유리 시트 디스플레이 커버 유리 시트
알루미노-실리케이트 유리(CHIYAN-M2)는 친환경적인 고 알루미노실리케이트 초박형 유리로, 이온 교환 효율을 향상시키기 위해 조성물 내 Al₂O₃ 함량을 증가시켜 화학적 강화 후에도 뛰어난 기계적 특성을 갖습니다.
특징:
높은 충격 저항
높은 스크래치 저항
높은 투과율
높은 내화학성
높은 유연성
높은 굽힘 강도 저항
초투명 화이트
CHIYAN-M2의 0.25~2.5mm 두께의 고 알루미노실리케이트 유리는 이미 시장에서 광범위한 고객의 요구를 충족시키기 위해 사용되고 있습니다.

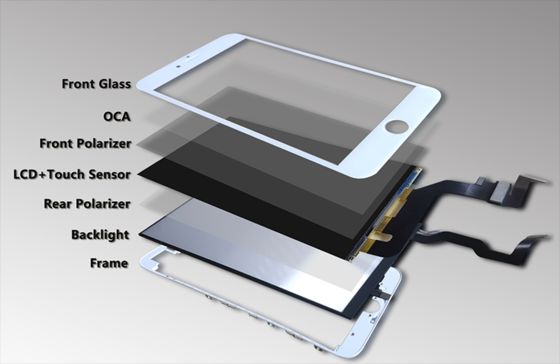

응용 분야: 휴대폰, 태블릿, 노트북, 컴퓨터 디스플레이, 차량 디스플레이, 산업용 터치 패널, 스마트 홈 스크린 디스플레이 등과 같은 고급 소비자 전자 기기 커버에 널리 사용됩니다.
일반 두께:0.25mm~2mm
표준 크기:1300*1100mm (5세대)
참고: 크기는 고객의 요구에 따라 맞춤 설정할 수 있습니다.
제품 구성
알루미노-실리케이트 유리는 유리 내 Al₂O₃ 함량을 높이고 이온 교환 능력을 증가시켜 일반 소다석회 유리보다 더 나은 응력 및 변형 깊이를 얻습니다.
물리적 특성 매개변수
|
S/N |
항목 |
단위 |
CY-M2 |
|
1 |
밀도 |
g/cm3 |
2.47 |
|
2 |
굴절률(590nm) |
/ |
1.51 |
|
3 |
영률 |
Gpa |
75.6 |
|
4 |
전단 탄성 계수 |
Gpa |
30.7 |
|
5 |
체적 저항률 |
lg(Ω .cm) |
9.1 |
|
6 |
유전 상수 |
F/m |
8.2 |
|
7 |
연화점 |
℃ |
830 |
|
8 |
스트레인 포인트 |
℃ |
558 |
|
9 |
어닐링 포인트 |
℃ |
606 |
|
10 |
투과율(0.7mmt,550nm) |
% |
≥92 |
|
11 |
열팽창률 |
* 10-7/℃ |
98 |
|
12 |
광탄성 계수 |
nm/cm/MPa |
27.2 |
|
13 |
푸아송 비 |
/ |
0.23 |
|
14 |
비커스 경도 |
HV |
700 |
화학적 템퍼링 공정 매개변수
|
CS |
>900Mpa |
|
DOL |
>50um |
|
4PB |
>800Mpa |
참고: 템퍼링 용액 Na+<0.5%. 위의 테스트 결과는 가공 조건의 영향을 받으며, 데이터는 참조용이며 생산의 근거로 사용되지 않습니다.
포장 다이어그램
보관 조건: 온도 ≤30℃, 습도 ≤65% (결로 없음), 유통 기한은 배송일로부터 6개월입니다.
고 알루미노실리케이트 유리(CHIYAN-H1) 채택플로트 유리 공정.
플로트 유리는 원료인 규사, 석회석, 소다회, 마그네슘을 용광로에서 가열하여 만듭니다. 용융되면 녹은 주석의 상당한 베드 위에 펼쳐집니다. 제어된 냉각 공정 동안 어닐링 오븐의 롤러를 따라 이동하면서 이 혼합물은 녹은 주석 위에서 천천히 응고됩니다. 이 시점부터 아래 그림과 같이 단일하고 연속적인 매끄러운 유리 리본이 나타납니다:
