|
| 브랜드 이름: | CHIYAN |
| 모델 번호: | 치얀-M2 |
| MOQ: | 10000 평방미터 |
| 가격: | 협상 가능 |
| 지불 조건: | ,T/T, 웨스턴 유니온 |
| 공급 능력: | 연간 생산량 2천만 평방미터 |
다음은 초박형 초투명 알루미노실리케이트 유리에 대한 여러 영어 제품 설명 옵션입니다.
표준 크기:1300*1100mm (5세대)
참고: 크기는 고객의 필요에 따라 맞춤 설정할 수 있습니다.
제품 구성
초투명 중 알루미노실리케이트 유리는 유리의 Al₂O₃ 함량을 높이고 이온 교환 능력을 증가시켜 일반 소다석회 유리보다 더 나은 응력 및 변형 깊이를 달성합니다.
|
구성 항목 |
SiO₂ |
Al₂O₃ |
Fe₂O₃ |
CaO |
MgO |
K₂O |
Na₂O |
|
설정 값 범위 |
69.0-72.0 |
4.5-8.0 |
≤0.01 |
6.0-8.0 |
3.5-5.0 |
0.1-1.0 |
13.0-14.5 |
물리적 특성 매개변수
|
S/N |
항목 |
단위 |
테스트 표준 |
CY-M2 |
|
1 |
밀도 |
g/cm3 |
GB/T5432-2008 |
2.48±0.01 |
|
2 |
굴절률 |
/ |
GB/T 2680-2021 |
1.51±0.01 |
|
3 |
영률 |
Gpa |
GB/T 37780-2019 |
73.0±0.5 |
|
4 |
투과율 |
% |
GB/T 2680-2021 |
≥91.5 |
|
5 |
체적 저항 |
lg(Ω .cm) |
GB/T 31838.2-2019 |
≥10.0 |
|
6 |
유전 상수 |
/ |
SJ/T 11043-1996 |
≥7.0 |
|
7 |
연화점 |
℃ |
GB/T 28195-2011 |
750±10 |
|
8 |
변형점 |
℃ |
GB/T 28196-2011 |
516±5 |
|
9 |
어닐링점 |
℃ |
GB/T 28196-2011 |
562±5 |
|
10 |
열전도율 |
W/( m.K) |
JC/T 675-1997 |
0.682±0.10 |
|
11 |
열팽창 |
* 10-7/℃ |
SJ/T 11036-1996 |
85±5 |
|
12 |
광탄성 계수 |
nm/cm/MPa |
BS 7604-1-1992 |
27.0±0.2 |
|
13 |
푸아송 계수 |
/ |
GB/T 28195-2011 |
0.23±0.02 |
|
14 |
비커스 경도 |
HV |
GB/T 16534-2009 |
610±10 |
화학적 템퍼링 공정 매개변수 설정 참조
|
기술 매개변수 |
400°C |
410°C |
420°C |
430°C |
||||
|
CS(MPa) |
DOL(um) |
CS(MPa) |
DOL(um) |
CS(MPa) |
DOL(um) |
CS(MPa) |
DOL(um) |
|
|
3H |
≥650 |
≥7.0 |
≥650 |
≥8.0 |
≥650 |
≥9.0 |
≥650 |
≥10.5 |
|
4H |
≥600 |
≥8.0 |
≥600 |
≥9.0 |
≥600 |
≥11.0 |
≥600 |
≥12.5 |
|
5H |
≥600 |
≥9.0 |
≥600 |
≥10.0 |
≥600 |
≥11.5 |
≥600 |
≥13.0 |
참고: 템퍼링 용액 Na+<0.5%. 위의 테스트 결과는 처리 조건의 영향을 받으며, 데이터는 참조용일 뿐 생산의 근거로 사용되지 않습니다.
치수
|
NO. |
항목 |
사양 |
감지 방법 |
|
1 |
치수 공차 |
1300*1100*(±2mm) |
줄자 |
|
2 |
두께 |
0.50~1.1 ±0.05m 1.3~2.0 ±0.05m |
마이크로미터 |
|
3 |
두께 차이 |
≤0.04mm |
마이크로미터 |
|
4 |
대각선 차이 |
≤0.3% |
줄자
|
|
5 |
줄무늬 |
≤레벨2 |
광원 |
|
6 |
평탄도 (템퍼링 전) |
0.50~0.55 ≤0.15%(=h/L) 0.70~2.0 ≤0.10%(=h/L) |
|
외관 사양
|
NO. |
항목 |
사양 |
감지 방법 |
|
|
1 |
유효 질량 영역 |
가장자리에서 10mm 밖의 모든 영역은 유효 질량 영역입니다. |
|
|
|
2 |
외관 결함 |
스크래치 |
w≤0.03mm, 허용 0.03mm w>0.05mm, 허용되지 않음 |
형광등 2000-2500Lux
|
|
기포 |
d≤0.05mm, 계산되지 않음 0.05mm d>0.2mm, 허용되지 않음 |
|||
|
돌 및 끈적한 주석과 같은 포함물 |
d≤0.05mm, 계산되지 않음 0.05mm d>0.2mm, 허용되지 않음 |
|||
|
3 |
가장자리 결함 |
치핑 |
단일 치핑 L≤2.0mm, W≤1.0mm, D≤두께의 1/2 (오른쪽 그림 참조). 치핑의 누적 길이는 유리판 가장자리 길이의 10% 미만입니다. |
|
|
4 |
균열 및 모서리 누락 |
허용되지 않음 |
||
|
5 |
표면 얼룩(유리 조각, 부착물, 점 오염) |
일반 세제로 제거할 수 없는 얼룩은 허용되지 않습니다. |
||
|
d≤0.05mm, 계산되지 않음 0.05mm d>0.3mm, 허용되지 않음 |
외관 감지와 동일한 방법. |
|||

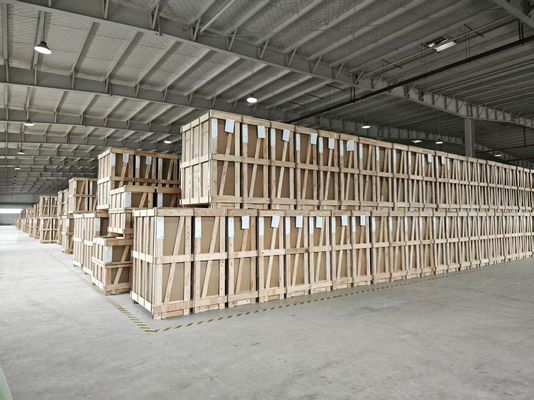

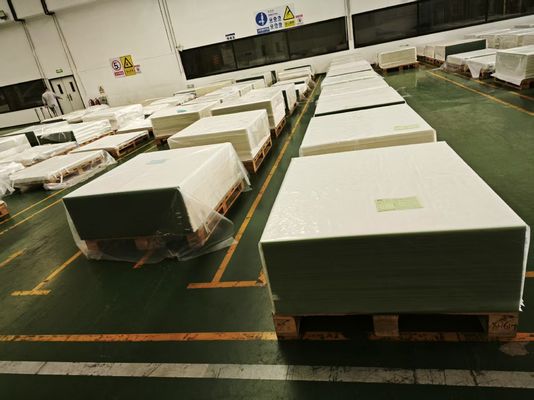

포장 다이어그램
포장 수량
|
S/N |
L*W*T(mm) |
포장 수량(개/상자) |
|
1 |
1300x1100x0.25 |
900 |
|
2 |
1300x1100x0.33 |
1020 |
|
3 |
1300x1100x0.40 |
900 |
|
4 |
1300x1100x0.50 |
750 |
|
5 |
1300x1100x0.55 |
680 |
|
6 |
1300x1100x0.70 |
550 |
|
7 |
1300x1100x0.82 |
490 |
|
8 |
1300x1100x0.95 |
420 |
|
9 |
1300x1100x1.0 |
410 |
|
10 |
1300x1100x1.1 |
370 |
|
11 |
1300x1100x1.3 |
310 |
|
12 |
1300x1100x1.5 |
280 |
|
13 |
1300x1100x1.6 |
250 |
|
14 |
1300x1100x1.8 |
230 |
|
15 |
1300x1100x2.0 |
200 |
보관 조건:온도 ≤30℃, 습도 ≤65%(결로 없음), 유통 기한은 배송일로부터 6개월입니다.
