|
| 브랜드 이름: | CHIYAN GLASS |
| 모델 번호: | 치얀-M2 |
| MOQ: | 1000 square meters |
| 가격: | 협상 가능 |
| 지불 조건: | T/T,Western Union |
| 공급 능력: | Annual output 20 million square meters |
CHIYAN-M2 초명성 중간 알루미노 실리케이트 글래스는 환경 친화적 인 초 얇은 알루미노 실리케이트 글래스입니다전자 디스플레이 커버 글래스에서 사용되며,보호 유리그리고 모든 브랜드의 휴대폰에 적합합니다.
높은 충격 저항성
높은 스크래치 저항성
초유연성
굽기 힘 저항
025mm, 0.33mm, 0.4mm,00.5mm, 0.55mm, 0.7mm, 0.8mm, 0.9mm, 1.0mm, 1.1mm,10.3mm, 1.5mm, 1.8mm, 2.0mm
참고:: 크기는 고객의 필요에 따라 사용자 정의 할 수 있습니다.
초정백 중간 알루미노 실리케이트 유리는 유리 안의 Al2O3 함량을 증가시키고 이온 교환 용량을 증가시킴으로써 일반 소다 석회 유리와 비교하여 더 나은 스트레스 및 스트레인 깊이를 달성합니다.
| 구성 항목 | SiO2 | 알2O3 | Fe2O3 | CaO | MgO | K2O | Na2O |
| 설정 값의 범위 | 690.0-720 | 4.5-80 | <0.01 | 60.0-8.0 | 3.5-50 | 0.1-10 | 130.0-14.5 |
| S/N | 부문 | 단위 | 시험 표준 | CY-M2 |
| 1 | 밀도 | g/cm3 | GB/T5432-2008 | 20.48±0.01 |
| 2 | 굴절 지수 | / | GB/T 2680-2021 | 10.51±0.01 |
| 3 | 영의 모듈 | GPA | GB/T 37780-2019 | 730.0±0.5 |
| 4 | 전염성 | % | GB/T 2680-2021 | ≥ 915 |
| 5 | 부피 저항성 | lg ((Ω.cm) | GB/T 31838.2-2019 | ≥ 100 |
| 6 | 다이 일렉트릭 상수 | / | SJ/T 11043-1996 | ≥ 70 |
| 7 | 완화점 | °C | GB/T 28195-2011 | 750±10 |
| 8 | 스트레인 포인트 | °C | GB/T 28196-2011 | 516±5 |
| 9 | 반열점 | °C | GB/T 28196-2011 | 562±5 |
| 10 | 열전도성 | W/(m.K) | JC/T 675-1997 | 00.682±0.10 |
| 11 | 열 팽창성 | * 10-7°C | SJ/T 11036-1996 | 85±5 |
| 12 | 광탄력 계수 | nm/cm/MPa | BS 7604-1-1992 | 270.0±0.2 |
| 13 | 포이슨 계수 | / | GB/T 28195-2011 | 00.23±0.02 |
| 14 | 비커스 강도 | HV | GB/T 16534-2009 | 610±10 |

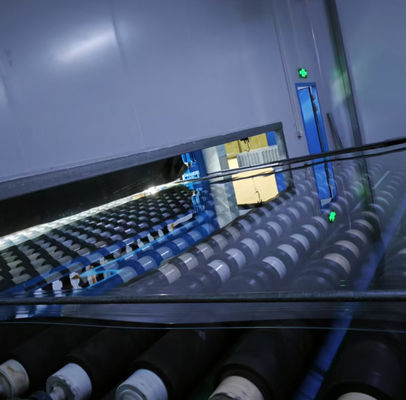

| 기술 매개 변수 | 400°C | 410°C | 420°C | 430°C | ||||
| CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | |
| 3H | ≥650 | ≥ 70 | ≥650 | ≥ 80 | ≥650 | ≥90 | ≥650 | ≥ 105 |
| 4H | ≥600 | ≥ 80 | ≥600 | ≥90 | ≥600 | ≥ 110 | ≥600 | ≥ 125 |
| 5H | ≥600 | ≥90 | ≥600 | ≥ 100 | ≥600 | ≥ 115 | ≥600 | ≥130 |
참고: 온화 용액 Na+<0.5%. 위의 시험 결과는 처리 조건에 의해 영향을 받으며, 데이터는 생산의 기초가 아닌 참조만을 위한 것입니다.
| 아니죠 | 항목 | 사양 | 탐지 방법 |
| 1 | 차원 허용 | 1300*1100*(±2mm) | 테이프 측정 |
| 2 | 두께 |
00.50~1.1 ±0.05m 1.3~2.0 ±0.05m |
미크로미터 |
| 3 | 두께 차이 | ≤0.04mm | 미크로미터 |
| 4 | 대각선 차이 (직선) |
≤0.3% |
테이프 측정
|
| 5 | 줄무늬 | ≤ 레벨2 | 점적 빛 의 근원 |
| 6 |
평면성 (온화하기 전에) |
00.50~0.55 ≤0.15% ((= h/L) 00.70~2.0 ≤0.10% ((= h/L) |
 |
| 아니죠 | 항목 | 사양 | 탐지 방법 | |
| 1 | 유효 질량 면적 | 가장자리에 10mm 밖에 있는 모든 영역은 효과적인 질량 영역입니다. |  |
|
| 2 | 외모 의 결함 | 긁힘 |
w≤0.03mm, 허용 0.03mm w>0.05mm, 허용되지 않습니다 |
형광등 2000-2500Lux
|
| 거품 |
d≤0.05mm, 계산되지 않습니다. 0.05mm d>0.2mm, 허용되지 않습니다 |
|||
| 돌과 끈적끈적한 진과 같은 포함물 |
d≤0.05mm, 계산되지 않습니다. 0.05mm d>0.2mm, 허용되지 않습니다 |
|||
| 3 | 가장자리 결함 | 칩링 |
단일 칩링 L≤2.0mm,W≤1.0mm,D≤1/2 두께 (오른 그림에서 보듯이). 조각의 누적 길이는 유리판의 가장자리 길이의 10% 미만입니다. |
 |
| 4 | 균열과 부족한 코너 | 허용되지 않습니다. | ||
| 5 | 표면 얼룩 (유리, 첨부물, 점 오염) | 일반 세정제로 제거할 수 없는 얼룩은 허용되지 않습니다. | ||
|
d≤0.05mm, 계산되지 않습니다. 0.05mm d>0.3mm, 허용되지 않습니다 |
외모 검출과 같은 방법이죠. | |||
| S/N | L*W*T(mm) | 포장량 (단위/박스) |
| 1 | 1300x1100x025 | 900 |
| 2 | 1300x1100x033 | 1020 |
| 3 | 1300x1100x040 | 900 |
| 4 | 1300x1100x050 | 750 |
| 5 | 1300x1100x055 | 680 |
| 6 | 1300x1100x070 | 550 |
| 7 | 1300x1100x082 | 490 |
| 8 | 1300x1100x095 | 420 |
| 9 | 1300x1100x1.0 | 410 |
| 10 | 1300x1100x1.1 | 370 |
| 11 | 1300x1100x1.3 | 310 |
| 12 | 1300x1100x1.5 | 280 |
| 13 | 1300x1100x1.6 | 250 |
| 14 | 1300x1100x1.8 | 230 |
| 15 | 1300x1100x2 입니다.0 | 200 |
