제품 세부 정보

집 상품

알루미노 실리케이트 유리 원재료 0.25-2mm 온도 내성 충격 방지 시리즈 선택적 두께

브랜드 이름:	CHIYAN
모델 번호:	치얀-M2
MOQ:	10000 평방미터
가격:	협상 가능
지불 조건:	,T/T, 웨스턴 유니온
공급 능력:	연간 생산량 2천만 평방미터

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

ISO14001/ISO9001/ RHOS/ REACH/ CP65/ Holagon Free

이름:

알루미노 실리케이션 유리 생식 시트 (0.25-2mm, 고온 저항성 및 충격 방지 시리즈)

색상:

극단적 파란불

펜슬 경도:

>9H

선택적 두께:

0.25mm~2mm

정규 크기:

1300*1100mm

CS:

600~750Mpa

4PB:

9-12um

DOL:

≥500MPa

포장 세부 사항:

나무 상자/팔레트

공급 능력:

연간 생산량 2천만 평방미터

강조하다:

온도 내성 알루미노 실리케이트 유리 원재료

충격 방지 알루미노 실리케이트 유리 원재료

선택적 두께 알루미노 실리케이트 유리 원재료

제품 설명

알루미노 실리케이트 유리 원재료 (0.25-2mm, 고온 내성 및 충격 방지 시리즈)

초미세 초명명한 알루미노실리케이트 유리용 제품 설명:

프리미엄 정밀 전자제품용으로 설계되어 경사 저항과 91.5%의 광전도를 제공합니다.
화학적 내구성을 높이기 위해 중류 알루미나 성분 (4.5-8% Al2O3) 을 가진 특수 구성이 있습니다. 스마트 폰 덮개 유리에서 실험실 장비에 이르기까지 가혹한 환경에 이상적입니다. "
첨단 저철 제조 과정은 프리미엄 소매 디스플레이 및 박물관 수준의 보호 유리판에 Fe2O3 <0.01 색상 왜곡을 달성합니다. 0.2-2.0mm 구성으로 제공됩니다. "
600MPa의 표면 압축 강도와 0.4mm의 얇음을 결합합니다.

주요 특징:

두께 유연성:

0.33mm/ 0.4mm/ 0.55mm 보호 유리
0.55mm/0.7mm/1.1mm 전화기/태블릿 커버 유리
1자동차에 장착된 디스플레이용.3mm/1.5mm
1미생물용 0.0mm/1.1mm
광학 또는 시계 안경용 2mm

핵심 응용 프로그램: 전자 / 광학 / 의료 / 실험실 / OLED...
기술 사양 (광전도, 표면 품질)
- 재료 특성 (하철, 강화)
- 산업 핵심 단어 (UTG, 기판, OLED)
- 기술 구매자들에 대한 측정 정확성

표준 크기1300*1100mm (5세대)

참고:크기는 고객의 필요에 따라 사용자 정의 할 수 있습니다.

제품 구성

초정백 중간 알루미노 실리케이트 유리는 유리 안의 Al2O3 함량을 증가시키고 이온 교환 용량을 증가시킴으로써 일반 소다 석회 유리와 비교하여 더 나은 스트레스 및 스트레인 깊이를 달성합니다.

구성 항목	SiO2	알2O3	Fe2O3	CaO	MgO	K2O	Na2O
설정 값의 범위	690.0-720	4.5-80	<0.01	60.0-8.0	3.5-50	0.1-10	130.0-14.5

물리적 재산 매개 변수

S/N	부문	단위	시험 표준	CY-M2
1	밀도	g/cm3	GB/T5432-2008	20.48±0.01
2	굴절 지수	/	GB/T 2680-2021	10.51±0.01
3	영의 모듈	GPA	GB/T 37780-2019	730.0±0.5
4	전염성	%	GB/T 2680-2021	≥ 915
5	부피 저항성	lg ((Ω.cm)	GB/T 31838.2-2019	≥ 100
6	다이 일렉트릭 상수	/	SJ/T 11043-1996	≥ 70
7	완화점	°C	GB/T 28195-2011	750±10
8	스트레인 포인트	°C	GB/T 28196-2011	516±5
9	반열점	°C	GB/T 28196-2011	562±5
10	열전도성	W/(m.K)	JC/T 675-1997	00.682±0.10
11	열 팽창성	* 10-7°C	SJ/T 11036-1996	85±5
12	광탄력 계수	nm/cm/MPa	BS 7604-1-1992	270.0±0.2
13	포이슨 계수	/	GB/T 28195-2011	00.23±0.02
14	비커스 강도	HV	GB/T 16534-2009	610±10

화학 온화 과정 파라미터 설정 참조

기술 매개 변수	400°C		410°C		420°C		430°C
기술 매개 변수	CS ((MPa)	DOL(um)	CS ((MPa)	DOL(um)	CS ((MPa)	DOL(um)	CS ((MPa)	DOL(um)
3H	≥650	≥ 70	≥650	≥ 80	≥650	≥90	≥650	≥ 105
4H	≥600	≥ 80	≥600	≥90	≥600	≥ 110	≥600	≥ 125
5H	≥600	≥90	≥600	≥ 100	≥600	≥ 115	≥600	≥130

참고: 온화 용액 Na+<0.5%. 위의 시험 결과는 처리 조건에 의해 영향을 받으며, 데이터는 생산의 기초가 아닌 참조만을 위한 것입니다.

크기

아니죠	항목	사양	탐지 방법
1	차원 허용	13001100(±2mm)	테이프 측정
2	두께	00.50~1.1 ±0.05m 1.3~2.0 ±0.05m	미크로미터
3	두께 차이	≤0.04mm	미크로미터
4	대각선 차이 (직선)	≤0.3%	테이프 측정
5	줄무늬	≤ 레벨2	점적 빛 의 근원
6	평면성 (온화하기 전에)	00.50~0.55 ≤0.15% ((= h/L) 00.70~2.0 ≤0.10% ((= h/L)

외관 사양

아니죠	항목		사양	탐지 방법
1	유효 질량 면적		가장자리에 10mm 밖에 있는 모든 영역은 효과적인 질량 영역입니다.
2	외모 의 결함	긁힘	w≤0.03mm, 허용 0.03mm w>0.05mm, 허용되지 않습니다	형광등 2000-2500Lux
		거품	d≤0.05mm, 계산되지 않습니다. 0.05mm d>0.2mm, 허용되지 않습니다
		돌과 끈적끈적한 진과 같은 포함물	d≤0.05mm, 계산되지 않습니다. 0.05mm d>0.2mm, 허용되지 않습니다
3	가장자리 결함	칩링	단일 칩링 L≤2.0mm,W≤1.0mm,D≤1/2 두께 (오른 그림에서 보듯이). 조각의 누적 길이는 유리판의 가장자리 길이의 10% 미만입니다.
4		균열과 부족한 코너	허용되지 않습니다.
5	표면 얼룩 (유리, 첨부물, 점 오염)		일반 세정제로 제거할 수 없는 얼룩은 허용되지 않습니다.
			d≤0.05mm, 계산되지 않습니다. 0.05mm d>0.3mm, 허용되지 않습니다	외모 검출과 같은 방법이죠.

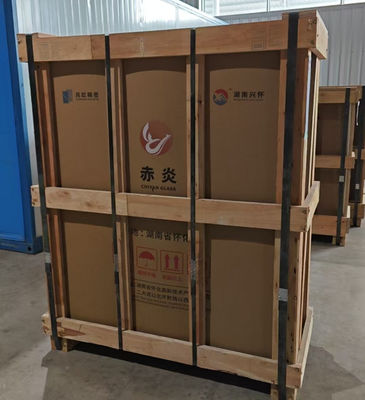

패키지 다이어그램


포장량

S/N	LWT(mm)	포장량 (단위/박스)
1	1300x1100x025	900
2	1300x1100x033	1020
3	1300x1100x040	900
4	1300x1100x050	750
5	1300x1100x055	680
6	1300x1100x070	550
7	1300x1100x082	490
8	1300x1100x095	420
9	1300x1100x1.0	410
10	1300x1100x1.1	370
11	1300x1100x1.3	310
12	1300x1100x1.5	280
13	1300x1100x1.6	250
14	1300x1100x1.8	230
15	1300x1100x2 입니다.0	200
