|
| 브랜드 이름: | CHIYAN |
| 모델 번호: | 치얀-M2 |
| MOQ: | 10000 평방미터 |
| 가격: | 협상 가능 |
| 지불 조건: | ,T/T, 웨스턴 유니온 |
| 공급 능력: | 연간 생산량 2천만 평방미터 |

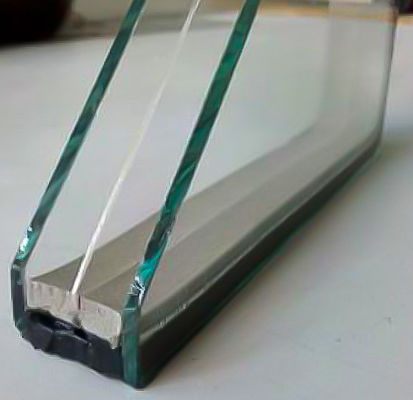

얇은 삼면 격리 유리 단위로 적용된 초밀린 알미노실리케이트 유리

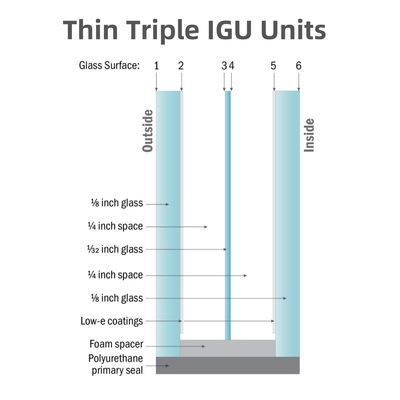

얇은 삼면 단열 유리 유닛은 더 얇고 효율적인 방법으로 고성능 유리를 제공합니다.
이 유닛들은 전통적인 이중 유리보다 훨씬 더 좋은 U-값을 가지고 있으며 두께와 무게 문제를 해결합니다.
얇은 삼층 유리 단열 유리는 특히 신축 및 리모델링 주거용 애플리케이션에 적합합니다.무게가 낮아 운송 및 설치가 간편합니다..
우리의 CHIYAN-M2 초정백 초느다란 중간 알루미노 실리케이트 유리는 환경 친화적인 알루미노 실리케이트 유리로 가벼운 무게가 있습니다.건물의 에너지 효율을 높이기 위해 시장에서 점점 더 인기를 얻고 있습니다.
특징:
높은 충격 저항성
높은 스크래치 저항성
초고전도
소형 경비
표준 크기1300*1100mm (5세대)
참고:크기는 고객의 필요에 따라 사용자 정의 할 수 있습니다.
제품 구성
초명성 중간 알루미노 실리케이트 유리는 유리 안의 Al2O3 함량을 증가시키고 이온 교환 용량을 증가시킴으로써 일반 소다 석회 유리와 비교하여 더 나은 스트레스와 스트레인 깊이를 달성합니다.
|
구성 항목 |
SiO2 |
알2O3 |
Fe2O3 |
CaO |
MgO |
K2O |
Na2O |
|
설정 값의 범위 |
690.0-720 |
4.5-80 |
<0.01 |
60.0-8.0 |
3.5-50 |
0.1-10 |
130.0-14.5 |
물리적 재산 매개 변수
|
S/N |
부문 |
단위 |
시험 표준 |
CY-M2 |
|
1 |
밀도 |
g/cm3 |
GB/T5432-2008 |
20.48±0.01 |
|
2 |
굴절 지수 |
/ |
GB/T 2680-2021 |
10.51±0.01 |
|
3 |
영의 모듈 |
GPA |
GB/T 37780-2019 |
730.0±0.5 |
|
4 |
전염성 |
% |
GB/T 2680-2021 |
≥ 915 |
|
5 |
부피 저항성 |
lg ((Ω.cm) |
GB/T 31838.2-2019 |
≥ 100 |
|
6 |
다이 일렉트릭 상수 |
/ |
SJ/T 11043-1996 |
≥ 70 |
|
7 |
완화점 |
°C |
GB/T 28195-2011 |
750±10 |
|
8 |
스트레인 포인트 |
°C |
GB/T 28196-2011 |
516±5 |
|
9 |
반열점 |
°C |
GB/T 28196-2011 |
562±5 |
|
10 |
열전도성 |
W/(m.K) |
JC/T 675-1997 |
00.682±0.10 |
|
11 |
열 팽창성 |
* 10-7°C |
SJ/T 11036-1996 |
85±5 |
|
12 |
광탄력 계수 |
nm/cm/MPa |
BS 7604-1-1992 |
270.0±0.2 |
|
13 |
포이슨 계수 |
/ |
GB/T 28195-2011 |
00.23±0.02 |
|
14 |
비커스 강도 |
HV |
GB/T 16534-2009 |
610±10 |
화학 온화 과정 파라미터 설정 참조
|
기술 매개 변수 |
400°C |
410°C |
420°C |
430°C |
||||
|
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
|
|
3H |
≥650 |
≥ 70 |
≥650 |
≥ 80 |
≥650 |
≥90 |
≥650 |
≥ 105 |
|
4H |
≥600 |
≥ 80 |
≥600 |
≥90 |
≥600 |
≥ 110 |
≥600 |
≥ 125 |
|
5H |
≥600 |
≥90 |
≥600 |
≥ 100 |
≥600 |
≥ 115 |
≥600 |
≥130 |
참고: 온화 용액 Na+<0.5%. 위의 시험 결과는 처리 조건에 의해 영향을 받으며, 데이터는 생산의 기초가 아닌 참조만을 위한 것입니다.
크기
|
아니죠 |
항목 |
사양 |
탐지 방법 |
|
1 |
차원 허용 |
1300*1100*(±2mm) |
테이프 측정 |
|
2 |
두께 |
00.50~1.1 ±0.05m 1.3~2.0 ±0.05m |
미크로미터 |
|
3 |
두께 차이 |
≤0.04mm |
미크로미터 |
|
4 |
대각선 차이 |
≤0.3% |
테이프 측정
|
|
5 |
줄무늬 |
≤ 레벨2 |
점적 빛 의 근원 |
|
6 |
평면성 (온화하기 전에) |
00.50~0.55 ≤0.15% ((= h/L) 00.70~2.0 ≤0.10% ((= h/L) |
|
포장량
|
S/N |
L*W*T(mm) |
포장량 (단위/박스) |
|
1 |
1300x1100x025 |
900 |
|
2 |
1300x1100x033 |
1020 |
|
3 |
1300x1100x040 |
900 |
|
4 |
1300x1100x050 |
750 |
|
5 |
1300x1100x055 |
680 |
|
6 |
1300x1100x070 |
550 |
|
7 |
1300x1100x082 |
490 |
|
8 |
1300x1100x095 |
420 |
|
9 |
1300x1100x1.0 |
410 |
|
10 |
1300x1100x1.1 |
370 |
|
11 |
1300x1100x1.3 |
310 |
|
12 |
1300x1100x1.5 |
280 |
|
13 |
1300x1100x1.6 |
250 |
|
14 |
1300x1100x1.8 |
230 |
|
15 |
1300x1100x2 입니다.0 |
200 |
패키지 다이어그램
보관 조건:
온도 ≤30°C, 습도 ≤65% (집화 없이), 유통일로부터 6개월의 유효기간입니다.
