|
| 브랜드 이름: | CHIYAN |
| 모델 번호: | 치얀-M2 |
| MOQ: | 10,000㎡ |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 월 200만㎡ |
빌딩 강화 된 트리플 PVB 저-E 가루 된 유리용 초백 투명한 플로트 글라스 제조업체
울트라맑습니다 중형 알루미노실리케이트 전자 플로트 글래스(치안-M2) 환경 친화적인 초투명한알루미노 실리케이트 유리
유리 종류: 플로트 글래스
플로트 유리, 두께 균일성 때문에 더 나은, 제품의 투명성 또한 비교적 강합니다, 왜냐하면 틴 표면 처리 후, 비교적 부드러운,표면 긴장의 작용으로, 형성 된 표면은 비교적 깔끔하고 평면성이 비교적 좋습니다. 광학 성능은 비교적 강한 유리입니다. 이 플로트 글래스의 장식 특성은 특히 좋습니다.투명성을 높여주면 더 많은, 밝기, 순수성, 밝은 실내 조명 특성, 넓은 시야 성능, 그러나 또한 건물 문과 창문, 최고의 재료 선택의 자연 조명 재료,또한 가장 많이 사용되는 건축 재료 중 하나입니다, 그것은 건축 유리의 다양성에서, 이 플로트 글래스 응용이 가장 크다고 말할 수 있습니다, 그것은 유리 깊은 처리를위한 가장 중요한 원료 조각 중 하나입니다.초백색 플로트 글래스는 가장 투명하고 순수하며 주요 특징입니다..
표준 배송 크기:1300*1100mm (5세대)
정규 T험난함:
20.0mm 1.80mm 1.50mm 1.30mm
10.10mm 0.70mm 0.55mm
00.40mm 0.33mm 0.25mm
참고:: 크기는 고객의 필요에 따라 사용자 정의 할 수 있습니다.
특징:
높은 굽기 강도 저항
높은 충격 저항성
높은 스크래치 저항성
높은 유연성
CHIYAN-M20.25~2.0mm 두께의 중간 알루미노 실리케이트 유리는 이미 시장에서 다양한 고객의 요구를 충족시키기 위해 사용되었습니다.
적용:
1건축물, 예를 들어 창문이나 건물의 다른 영역
2교통 차량, 기차, 버스, 자동차 등의 창문
3가전제품 및 가구, 유리 테이블 톱과 쇼레프 등.
제품 구성
초명성 중형 알루미노실리케이트 유리 는 일반 소다 석회 보다 더 나은 스트레스 및 스트레인 깊이 를 달성 합니다. 유리유리 안의 Al2O3 함량을 증가시키고 이온 교환 용량을 증가시키는 것입니다.
| 구성 항목 | SiO2 | 알2O3 | Fe2O3 | CaO | MgO | K2O | Na2O |
| 설정 값의 범위 | 690.0-720 | 4.5-80 | <0.01 | 60.0-8.0 | 3.5-50 | 0.1-10 | 130.0-14.5 |
화학 온화 과정 파라미터 설정 참조
| T생태학적 매개 변수 | 400°C | 410°C | 420°C | 430°C | ||||
| CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | CS ((MPa) | DOL(um) | |
| 3H | ≥650 | ≥ 70 | ≥650 | ≥ 80 | ≥650 | ≥90 | ≥650 | ≥ 105 |
| 4H | ≥600 | ≥ 80 | ≥600 | ≥90 | ≥600 | ≥ 110 | ≥600 | ≥ 125 |
| 5H | ≥600 | ≥90 | ≥600 | ≥ 100 | ≥600 | ≥ 115 | ≥600 |
≥130 |
참고:: 온화 용액 Na+<0.5%. 위의 시험 결과는 처리 조건에 의해 영향을 받으며, 데이터는 생산의 기초가 아닌 참조만을 위한 것입니다.
크기
| 아니죠 | 항목 | 사양 | 탐지방법 |
| 1 | D임시적T롤렌스 | 1300*1100*(±2mm) | 테이프 측정 |
| 2 | 두께 |
0.50~1.1±00.05m 10.3~2.0±00.05m |
미크로미터 |
| 3 | 두께 차이 | ≤00.04mm | 미크로미터 |
| 4 | 대각선 차이 (직선) |
≤00.3% |
테이프 측정
|
| 5 | 줄무늬 | ≤레벨2 | 점적 빛 의 근원 |
| 6 |
평면성 (온화하기 전에) |
0.50~0.55≤0.15% ((= h/L) 0.70~2.0≤0.10% ((= h/L) |
 |
외모 설명
| 아니죠 | 항목 | 사양 | 탐지방법 | |
| 1 | 유효 질량 면적 | 가장자리에 10mm 밖에 있는 모든 영역은 효과적인 질량 영역입니다. |  |
|
| 2 | 외모 의 결함 | 긁힘 |
w≤00.03mm, 허용 00.03mm<w≤00.05mm,L≤25mm(점적 결함으로 제어) w>0.05mm, 허용되지 않습니다 |
형광등 2000-2500Lux
|
| 거품 |
d≤00.05mm, 계산되지 않습니다 00.05mm<d≤00.2mm, 숫자≤5 /m² d>00.2mm,허용되지 않습니다. |
|||
| 돌과 끈적끈적한 진과 같은 포함물 |
d≤00.05mm, 계산되지 않습니다 00.05mm<d≤00.2mm, 숫자≤5 /m² d>00.2mm,허용되지 않습니다. |
|||
| 3 | 가장자리 결함 | 칩링 |
단일 칩링 L≤20.0mm,W≤10.0mm,D≤두께의 1/2 (오른 그림에서 보여준 바와 같이). 조각의 누적 길이는 유리판의 가장자리 길이의 10% 미만입니다. |
 |
| 4 | 균열과 부족한 코너 | 허용되지 않습니다. | ||
| 5 | 표면 얼룩 (유리, 첨부물, 점 오염) | 일반 세정제로 제거할 수 없는 얼룩은 허용되지 않습니다. | ||
|
d≤00.05mm, 계산되지 않습니다 00.05mm<d≤00.3mm, 숫자≤5 /m² d>00.3mm,허용되지 않습니다. |
외모 검출과 같은 방법이죠. | |||

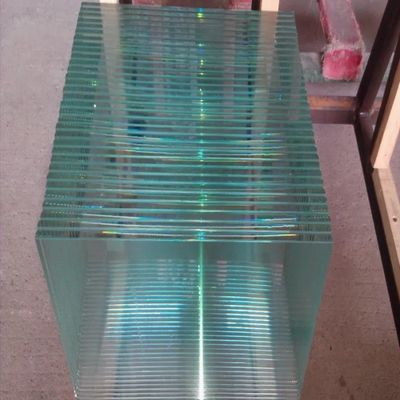

포장Q양
| S/N | L*W*T(mm) | 포장Q양 (P제2차 세계대전B소) |
| 1 | 1300x1100x025 | 900 |
| 2 | 1300x1100x033 | 1020 |
| 3 | 1300x1100x040 | 900 |
| 4 | 1300x1100x050 | 750 |
| 5 | 1300x1100x055 | 680 |
| 6 | 1300x1100x070 | 550 |
| 7 | 1300x1100x082 | 490 |
| 8 | 1300x1100x095 | 420 |
| 9 | 1300x1100x1.0 | 410 |
| 10 | 1300x1100x1.1 | 370 |
| 11 | 1300x1100x1.3 | 310 |
| 12 | 1300x1100x1.5 | 280 |
| 13 | 1300x1100x1.6 | 250 |
| 14 | 1300x1100x1.8 | 230 |
| 15 | 1300x1100x2 입니다.0 | 200 |
패키지 다이어그램
저장
보관 조건: 온도 ≤30°C, 습도 ≤65% (집화 없이), 보관 기간은 배달일로부터 6개월입니다.
플로트 글래스는 원료인 실리카 모래, 석회암, 소다 재, 마그네슘을 화전에서 가열하여 만들어집니다. 녹으면 녹은 틴의 큰 침대에 퍼집니다.그것은 제어 냉각 과정 동안 응축 오븐에서 롤러를 따라 이동하는 동안이 혼합물 은 녹아 있는 진흙 위에 서서히 굳어지게 됩니다. 이 점 에서 단 하나 의 연속적 인 부드러운 유리 리본 이 나오게 됩니다.아래 그림에서 보듯이:
