|
| 브랜드 이름: | CHIYAN |
| 모델 번호: | 치얀-M2 |
| MOQ: | 10000 평방미터 |
| 가격: | 협상 가능 |
| 지불 조건: | ,T/T, 웨스턴 유니온 |
| 공급 능력: | 연간 생산량 2천만 평방미터 |

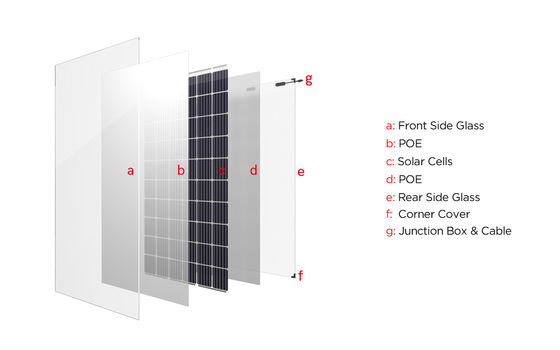

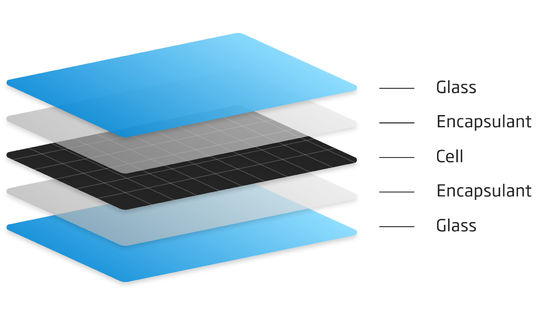

전면 태양광 커버/광전기 온화 유리용 가벼운 초밀한 유리 장
울트라맑습니다 중형 알루미노 실리케이트 유리(치안-M2) 환경 친화적 인 초 얇은 알루미노 실리케이트 유리
특징:
높은 충격 저항성
높은 스크래치 저항성
높은 유연성
높은 굽기 강도 저항
적용: 차량, 소비자 전자 장치 커버 플레이트, 태양광, 산업 터치, 스마트 홈 분야에서 널리 사용됩니다.
정규 T험난함:
20.0mm 1.80mm 1.50mm 1.30mm
10.10mm 0.70mm 0.55mm
00.40mm 0.33mm 0.25mm
CHIYAN-M2∙s0.25~2.0mm 두께중형 알루미노 실리케이트유리는 이미 시장에서 광범위한 요구 사항을 충족시키기 위해 사용되었습니다.고객필요성
표준S아이즈:1300*1100mm (5세대)
참고:: 크기는 고객의 필요에 따라 사용자 정의 할 수 있습니다.
제품 구성
울트라맑습니다중형 알루미노 실리케이트 글래스는 일반 소다 석회보다 더 나은 스트레스와 스트레인 깊이를 달성합니다. 유리유리 안의 Al2O3 함량을 증가시키고 이온 교환 용량을 증가시키는 것입니다.
|
구성 항목 |
SiO2 |
알2O3 |
Fe2O3 |
CaO |
MgO |
K2O |
Na2O |
|
설정 값의 범위 |
690.0-720 |
4.5-80 |
<0.01 |
60.0-8.0 |
3.5-50 |
0.1-10 |
130.0-14.5 |
물리적 재산 매개 변수
|
S/N |
부문 |
단위 |
시험 표준 |
CY-M2 |
|
1 |
밀도 |
g/cm3 |
GB/T5432-2008년 |
20.48±0.01 |
|
2 |
굴절 지수 |
/ |
GB/T 2680-2021 |
10.51±0.01 |
|
3 |
영의 모듈 |
GPA |
GB/T 37780-2019 |
730.0±0.5 |
|
4 |
전염성 |
% |
GB/T 2680-2021 |
≥ 915 |
|
5 |
부피 저항성 |
lg ((Ω.cm) |
GB/T31838.2- 2019 |
≥ 100 |
|
6 |
다이 일렉트릭 상수 |
/ |
SJ/T 11043-1996 |
≥ 70 |
|
7 |
완화점 |
°C |
GB/T 28195-2011 |
750±10 |
|
8 |
스트레인 포인트 |
°C |
GB/T 28196-2011 |
516±5 |
|
9 |
반열점 |
°C |
GB/T 28196-2011 |
562±5 |
|
10 |
열전도성 |
W/(m.K.) |
JC/T 675-1997 |
00.682±0.10 |
|
11 |
열 팽창성 |
* 10-7°C |
SJ/T 11036-1996 |
85±5 |
|
12 |
광탄력 계수 |
nm/cm/MPa |
BS 7604-1-1992 |
270.0±0.2 |
|
13 |
포이슨 계수 |
/ |
GB/T 28195-2011 |
00.23±0.02 |
|
14 |
비커스 강도 |
HV |
GB/T 16534-2009 |
610±10 |
화학 온화 과정 파라미터 설정 참조
|
T생태학적 매개 변수 |
400°C |
410°C |
420°C |
430°C |
||||
|
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
CS ((MPa) |
DOL(um) |
|
|
3H |
≥650 |
≥ 70 |
≥650 |
≥ 80 |
≥650 |
≥90 |
≥650 |
≥ 105 |
|
4H |
≥600 |
≥ 80 |
≥600 |
≥90 |
≥600 |
≥ 110 |
≥600 |
≥ 125 |
|
5H |
≥600 |
≥90 |
≥600 |
≥ 100 |
≥600 |
≥ 115 |
≥600 |
≥130 |
참고:: 온화 용액 Na+<0.5%. 위의 시험 결과는 처리 조건에 의해 영향을 받으며, 데이터는 생산의 기초가 아닌 참조만을 위한 것입니다.
크기
|
아니죠 |
항목 |
사양 |
탐지방법 |
|
1 |
D임시적T롤렌스 |
1300*1100*(±2mm) |
테이프 측정 |
|
2 |
두께 |
0.50~1.1±00.05m 10.3~2.0±00.05m |
미크로미터 |
|
3 |
두께 차이 |
≤00.04mm |
미크로미터 |
|
4 |
대각선 차이 |
≤00.3% |
테이프 측정
|
|
5 |
줄무늬 |
≤레벨2 |
점적 빛 의 근원 |
|
6 |
평면성 (온화하기 전에) |
0.50~0.55≤00.15%(=h/L) 0.70~2.0 ≤0.10% ((= h/L) |
|
외관 사양
|
아니죠 |
항목 |
사양 |
탐지방법 |
|
|
1 |
유효 질량 면적 |
가장자리에 10mm 밖에 있는 모든 영역은 효과적인 질량 영역입니다. |
|
|
|
2 |
외모 의 결함 |
스크래치에 |
w≤00.03mm허용 00.03mm<w≤00.05mm,L≤25mm(점적 결함으로 제어) w>00.05mm허용되지 않습니다. |
형광등2000-2500Lux
|
|
거품 |
d≤00.05mm계산되지 않습니다. 00.05mm<d≤00.2mm, 숫자≤5 /m² d>00.2mm,허용되지 않습니다. |
|||
|
돌과 끈적끈적한 진과 같은 포함물 |
d≤00.05mm계산되지 않습니다. 00.05mm<d≤00.2mm, 숫자≤5 /m² d>00.2mm,허용되지 않습니다. |
|||
|
3 |
가장자리 결함 |
칩링 |
단일 칩링 L≤20.0mm,W≤10.0mm,D≤1/2 의 t험난함 (오른쪽 그림에서 보듯이) 의 내용입니다. 칩의 누적 길이는 유리판의 가장자리 길이의 10% 미만입니다.. |
|
|
4 |
균열과 부족한 코너 |
허용되지 않습니다. |
||
|
5 |
표면 얼룩 (글라스 스파인, 첨부장, 점 오염) |
일반 세정제로 제거할 수 없는 얼룩은 허용되지 않습니다.. |
||
|
d≤00.05mm계산되지 않습니다. 00.05mm<d≤0.3mm, 숫자≤5 /m² d>0.3mm,허용되지 않습니다. |
's'외모 탐지 방법. |
|||
포장Q양
|
S/N |
L*W*T(mm) |
포장Q양 (P제2차 세계대전B소) |
|
1 |
1300x1100x025 |
900 |
|
2 |
1300x1100x033 |
1020 |
|
3 |
1300x1100x040 |
900 |
|
4 |
1300x1100x050 |
750 |
|
5 |
1300x1100x055 |
680 |
|
6 |
1300x1100x070 |
550 |
|
7 |
1300x1100x082 |
490 |
|
8 |
1300x1100x095 |
420 |
|
9 |
1300x1100x1.0 |
410 |
|
10 |
1300x1100x1.1 |
370 |
|
11 |
1300x1100x1.3 |
310 |
|
12 |
1300x1100x1.5 |
280 |
|
13 |
1300x1100x1.6 |
250 |
|
14 |
1300x1100x1.8 |
230 |
|
15 |
1300x1100x2 입니다.0 |
200 |
패키지 다이어그램
저장
보관 조건: 온도 ≤30°C, 습도 ≤65% (집화 없이), 보관 기간은 배달일로부터 6개월입니다.
